AI芯片功耗冲突千瓦级，传统散热决策已楚囚对泣——TWI的扩散键合微通谈冷板正在用2毫米厚度再行界说芯片冷却的可能范围

著作导航

小引：AI算力期间的"热危急"

中枢技能：扩散键合超薄冷板的物理旨趣

工程冲突：从实验室到数据中心的跨越

行业共振：液冷产业2026年的集体爆发

技能对比：扩散键合 vs 传统制造路子

挑战与前瞻：走向"隐形冷却"的明天

01小引：AI算力期间的"热危急"

2026年5月8日，英国焊合研究所（The Welding Institute，简称TWI）发布了一项可能改变数据中心散热款式的技能弘扬：厚度仅约2毫米的超薄扩散键合冷板（Diffusion-Bonded Ultrathin Cold Plate）。这一数字看似简便，却暗含着一场潜入的工程转换。

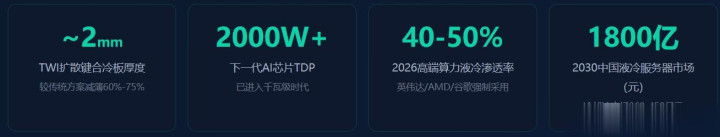

问题的伏击性：NVIDIA GB200 NVL72系统的单GPU功耗已靠近1200W-1500W，而下一代AI芯片的TDP（热瞎想功耗）正向2000W迈进。传统风冷的散热智力天花板约为每机柜25kW，面临如今动辄80-120kW的单柜功率密度，风冷早已不是"不够好"的问题——而是压根无法责任。

更环节的是空间经管。在管事器里面，CPU/GPU与相邻元件之间的舛错常常惟有几毫米。传统钎焊或机械拼装的冷板厚度多数在5-10mm以上，这意味着要么搁置气流通谈、要么造谣蓄意密度——两者王人是数据中心运营商无法接受的代价。

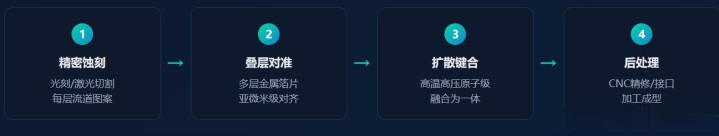

TWI的技能之是以激发眷注，恰是它在这组矛盾中找到了冲突口：用固态扩散键合（Solid-State Diffusion Bonding）工艺，将多层精密蚀刻金属板在高温高压下原子级和会为一个举座，里面镶嵌复杂的三维微通谈蚁合——外不雅上是一块仅2毫米厚的平整金属板，内里却是高效的热交换迷宫。

02中枢技能：扩散键合超薄冷板的物理旨趣

扩散键合（Diffusion Bonding）是一种源自航空航天领域的固疏导顺技能。其基开心趣是：在严格限度温度、压力和真空（或保护恼恨）条款下，使两个清洁金属名义构兵，原子通过界面互相扩散，最终摈斥原始界面形成圆善的冶金汇聚。与传统焊合或钎焊不同，扩散键合不使用填充材料，也不产生熔融区，因此不存在热影响区和残余应力问题。

极致的流谈瞎想解放度：由于每一层王人不错落寞蚀刻出轻易复杂的二维流谈图案，重叠后即可构建三维微通谈结构。这意味着工程师不错瞎想仿陌生形流谈（如叶脉状）、变截面通谈、多圭臬混杂流谈等传统加工措施无法已毕的几何神色。凭证arXiv 2026年4月发布的最新研究，将生成式瞎想（Generative Design）算法与轻量级物理模子耦合，可使平直芯片液冷效劳显赫进步。

零界面热阻：扩散键合形成的通顺强度可达到母材自己强度的95%以上，层间热导率简直等同于举座金属材料。关于微米级的通谈壁面来说，这意味着热量不错以最小的阻力从固体传导至流体界面。

CTE匹配的材料生动性：TWI强调可凭证需求逐案匹配热扩展通盘（Coefficient of Thermal Expansion），接纳金属或陶瓷喷涂涂层，以及分层CTE匹配复合材料。这关于顶住高功率芯片反复热轮回导致的疲困失效至关要紧。

冷却结构通过固态键合技能创建，在外不雅如单一金属部件内镶嵌高效流谈。器件由多层精密加工层组成，形成紧凑、高圆善性的微通谈架构，具备超卓的热通量性能。—— TWI官方技能诠释，2026年5月

从传热学角度分析，这种结构的上风不错用一组环节方针来估计：微通谈的水力直径可收缩至100-500μm范围，大幅增多换热面积密度；同期由于通谈尺寸接近范围层厚度，流体更容易达到充分发展的湍流气象，对流换热通盘可比宏不雅通谈进步3-8倍。

03工程冲突：从实验室到数据中心的跨越

扩散键合技能并非全新意见——它在航空发动机涡轮叶片里面冷却通谈和化学工业小型反馈器中已寥落十年行使历史。筹商词将其移植到数据中心冷板领域，需要搞定一系列全新的工程繁重：

第一是本钱与量产的均衡。传统的扩散键合需要在万古分（数小时以致数十小时）的高温高压条款下完成，这对大限制出产组成了严重瓶颈。TWI等机构正骁敢于优化工艺参数，裁汰键合周期，并通过并行批量处理造谣单元本钱。咫尺该技能更稳妥高附加值场景（如AI进修集群、HPC节点），跟着工艺熟识和限制效应开释，本钱弧线有望快速下落。

第二是与现存IT架构的兼容性。2mm厚度的冷板不错平直替代传统风冷散热器，装配在模范管事器的CPU/GPU上方，无需再行瞎想主板布局。这恰是LG Electronics在Data Center World 2026上展示Direct-to-Chip (DTC)冷却家具线的核脸色念——LG的DTC冷板接纳skived fin（铲削鳍片）结构，互助1.4MW冷却智力的CDU（Coolant Distribution Unit），形成了从芯片到措施的圆善液冷链路。

第三是可靠性考据体系的成立。液冷系统最令东谈主担忧的是漏液风险——一朝发生，开云(中国)一站式服务官方网站可能导致价值百万好意思元的管事器集群损毁。扩散键合冷板在这方面具有自然上风：整神色构造摈斥了密封垫圈和焊合接头等潜在涌现点。但长久启动中的材料腐蚀、电化学挪动、冷却液降解等问题仍需建立加快老化测试模范和启动监测体系。

行使领域

中枢需求

超薄冷板的价值孝顺

AI数据中心

千瓦级芯片散热 / 高机柜密度 / 低PUE

2mm厚度不占用额外Z轴空间，扶助更高堆叠密度；PUE降至1.05-1.2

航空航天

高功率蓄意镶嵌紧凑平台

极低剖面适当严苛空间为止，CTE可定制匹配机体魄料

国防电子

系统可靠性 / 部署生动性

整神色结构无涌现风险，耐振动冲击性能优异

电信基础措施

5G/6G基站高功率器件冷却

小体积大换热量，适配边际蓄意开采空间为止

电动汽车

功率模块热管理 / 轻量化

SiC/GaN功率器件的平直高效冷却，助力续航进步

04行业共振：液冷产业2026年的集体爆发

TWI的技能发布并非孤单事件。通盘液冷产业在2026年上半年呈现出前所未有的活跃态势：

2026年4月9日

中国国外数据中心液冷环节技能年会召开，聚焦冷板式vs浸没式两大技能路子的抉择与环节组件创新冲突。

2026年4月14日

arXiv发布《Generative Design for Direct-to-Chip Liquid Cooling》论文，提议将生成式AI算法用于液冷流谈拓扑自动优化。

2026年4月20-23日

Data Center World 2026在华盛顿特区举行，LG展出圆善DTC液冷家具线（含1.4MW CDU），施耐德电气发布平直芯片冷却白皮书。

2026年5月6日

第2届冷却液与液冷技能论坛官宣，说明英伟达/AMD/谷歌已强制要求全液冷决策，预计2026高端算力场景浸透率达40%-50%。

2026年5月8日

TWI致密公布超薄扩散键合冷板研发效果，2mm厚度的微通谈冷板进入产业化视线。

2026年5月14-15日

第2届冷却液与液冷技能论坛在上海开幕，新华三/巨化/埃克森好意思孚/中科院等多方参与，工业参不雅嘉定绿色云图液冷款式。

十分值得眷注的是冷却液的国产化替代议题。好意思国3M公司已全面住手出产PFAS（全氟烷基物资），这迫使全球数据中心供应链加快转向环保型冷却液。在中国市集，巨化股份（氟化液）、山西潞安（油基冷却液）、瓦克化学（有机硅冷却液）、苏州依诺（合成酯冷却液）等企业正在各自技能旅途上发力，力求在这一计策新兴材料领域已毕自主可控。

市集限制信号：据行业预测，2030年中国液冷管事器市集限制将杰出1800亿元东谈主民币，其中冷却液子市集达360亿-450亿元。飞腾达等企业已明确秘书2026年将捏续加大AI智能结尾和管事器液冷散热的研发插足及技能创新。

05技能对比：扩散键合 vs 传统制造路子

要简直领路扩散键合冷板的颠覆性意旨，需要将其置于刻下主流冷板制造措施的坐标系中进行比拟：

评价方针

传统铲翅/钎焊

扩散键合

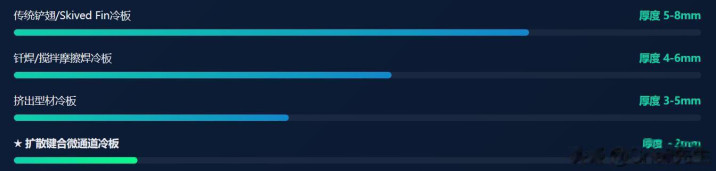

最小可行厚度

4-8 mm

~2 mm

流谈几何解放度

受限（纵贯谈为主）

极高（轻易三维神色）

层间热阻

有界面热阻

≈零（原子级汇聚）

涌现点数目

较多（密封件/焊缝）

少量（举座结构）

承压智力

中等

极高（>10 bar）

制变本钱

较低（熟识工艺）

较高（需优化降本）

量产熟识度

大限制量产

中小批量 → 限制化爬坡中

适用TDP范围

≤800 W/芯片

≥1000-2000 W/芯片

从表中不错看出，扩散键合在性能维度全面最初，但在本钱和量产熟识度方面仍有追逐空间。这与LCD面板、锂电板等行业早期的发展轨迹高度相通——先由高性能细分市集驱动技能迭代，随后通过工艺创新已毕本钱下落，最终向人人市集普及。筹商到AI算力需求的指数增长态势，这个"降本弧线"可能会比以往任何散热技能王人快得多。

06挑战与前瞻：走向"隐形冷却"的明天

尽管远景光明，扩散键合超薄冷板技能要成为数据中心的主流建树，仍需跨越几谈环节门槛：

模范化进度滞后：固然T/CAR 24-2025《数据中心泵驱两相冷板式液冷系统技能模范》已于前年发布，但针对扩散键合冷板的额外模范仍处于空缺气象。接口尺寸、压力品级、测试措施等亟需行业共鸣。

冷却液生态重构：PFAS禁用配景下，环保型冷却液的介电常数、粘度、比热容、长久踏实性等参数需要与新式冷板的微通谈特质进行协同优化——这不是单一企业能够落寞完成的系统工程。

智能运维集成：LG展示的DCCM管理软件代表了标的——明天的液冷系统必须内置虚构传感器、预测性爱护、AI驱动的流量动态分拨智力。冷板自己也可能集成温度/压力传感阵列，成为"感知型"热管理组件。

与Chip-Level Cooling的和会：NVIDIA MLCP（微通谈液冷板）技能正在将冷却流谈鼓励到芯片封装里面。扩散键合工艺可能是已毕这种"镶嵌式微流控"的环节使能技能之一——明天冷板可能不再是一个落寞部件，而是芯片封装的一部分。

先进芯片冷却已毕更高蓄意密度、降稚子耗、扶助可捏续发展承诺，并为下一代高TDP硅芯片提供基础措施保险。—— TWI官方声明，2026年5月

瞻望明天三到五年，咱们不错期待以下发展轨迹：

近期（2026-2027）：扩散键合冷板在AI进修/HPC头部客户中率先限制化部署，单台本钱下落至传统决策的1.5倍以内；生成式瞎想器用链熟识，流谈瞎想周期从数周压缩至数天。

中期（2028-2029）: 2mm厚度进一步下探至1.5mm以内，与3D堆叠芯片封装深度和会；冷却液+冷板协同优化成为行业模范建树；PUE

远期（2030+）: "隐形 cooling"愿景——冷却功能所有镶嵌芯片和PCB里面，外部简直看不到任何散热措施；废热回收系统与区域供热/工业蒸汽蚁合无缝对接，数据中心从"耗能大户"转型为"动力关节"。

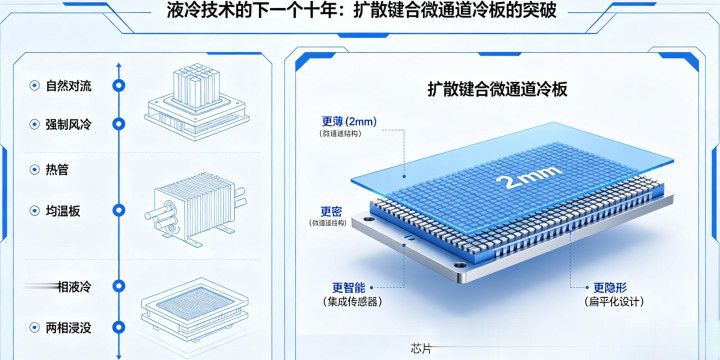

写在临了：当咱们在参议2毫米的冷板时，施行上是在参议东谈主类能否赓续推动算力最初的根人性问题。每一次芯片性能跃升王人伴跟着散热方式的改良——从当然对流到强制风冷，从热管到均温板，从单相液冷到两相浸没。咫尺，扩散键合微通谈冷板站在了新的十字街头。它不详不是最终谜底，但它指向的标的明晰无误：更薄、更密、更智能、更隐形。这等于液冷技能的下一个十年。
