英集芯IP6821是一款诳骗于智妙手机、TWS耳机、智妙腕表等无线充电决策的无线充电辐射适度SOC芯片。合适WPC Qi法式，内置ASK 硬件解调，无需外围解调电路；支柱BPP+EPP+PPDE。支柱5W至15W无线充电功率输出，责任电压边界4V至20V，芯片自带PD3.0受电公约，通过DP/DM引脚主动向适配器恳求。集成2P2N H 桥预驱动，仅外接4颗N+P全桥MOS即可组得手率回路，BOM精简、老本低。选定SOP16封装，体积工整，紧凑设想便于微型化建造集成。

一、一芯多能：高度集成的设想形而上学

IP6821是一款高集成度、合适WPC Qi法式的无线充电辐射适度SOC芯片，其中枢设想理念是将无线充电所需的关节功能模块高度集成于单一芯片之中，使其成为名副其实的“无线充电系统大脑”。芯片里面集成了2P2N H桥驱动模块、ASK通信解调模块、适配器快充Sink公约、MTP ROM等必要的无线充电资源。这种SOC级别的设想，将高精度电源照管、无线充电发送适度、高遵循DC/DC变换器以及EEPROM存储器等中枢功能模块打包和会。

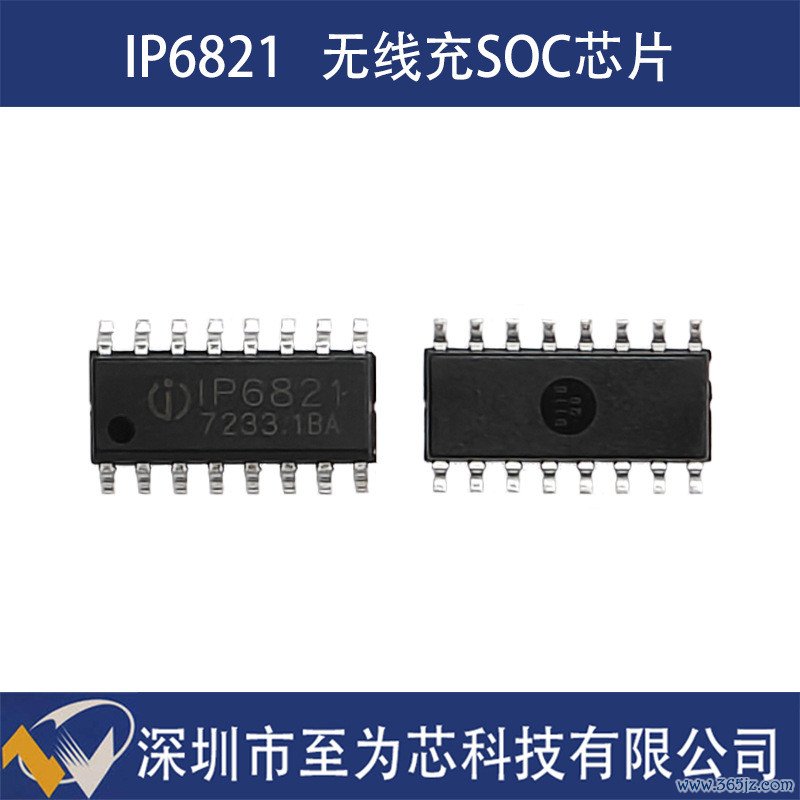

选定SOP16封装，PIN脚功能排布针对无线充电诳骗进行了优化，相等便于决策PCB绘图。高集成度设想不仅大幅减少了外部元件的使用数目，更将BOM老本裁减了约30%。关于制造商而言，这意味着更快的研发周期和更有竞争力的产物订价技艺。

二、15W高效快充：充电遵循的显耀提高

在充电性能方面，IP6821支柱5W至15W的宽功率边界输出，责任电压隐敝4V至20V，适配市电盘曲电源、挪动电源等多种供电环境。这一功率层级已接近部分有线快充决策的推行体验，实证数据知道，选定IP6821决策的无线充电器可在30分钟内为智妙手机充入约50%的电量，充电速率较传统决策提高达300%。

能效阐扬是预见无线充电芯片的中枢打算。IP6821选定了英集芯专利的谐振拓扑结构，在10W负载下盘曲遵循高达85%，优于市集上繁多同类产物。这一数据意味着仅有15%的能量在传输历程中损耗，AG真人中国官方网站颠倒于每充100度电只败坏15度，较传统决策的能效提高显耀。待机功耗适度在5mW以内，空载情状下自动参加睡眠步地。这种低功耗设想不仅有助于裁减举座能耗，还能蔓延产物的续航技艺。

三、精简设想与智能温控：双重维度提高用户体验

在硬件设想方面，IP6821集成了两个对称的半桥驱动模块，用于驱动外置N+PMOS H桥。驱动模块的死区时刻和驱动强度不错软件成立不同档位。在EMI电磁兼容测试时，不错通过成立低档驱动技艺改善EMI裕量，从而从简外部RC器件。芯片使用20mΩ采样电阻对H桥电流进行低侧采样，保险了电流监测的精度。

发烧问题一直是制约无线充电发展的瓶颈。IP6821鼎新性地选定了三区域温度监测系统，合营自恰当散热算法，在15W满功率输出时能将芯片名义温度较同类参考决策适度得低10-15℃。同期，开云体育芯片内置NTC温度检测功能，LED1引脚分时复用杀青LED联接灯和NTC检测功能，NTC检测引脚可输出20uA恒流源，外接100k NTC电阻，通过里面ADC检测电压杀青精确的温度保护，法式固件中NTC保护阈值竖立为60℃。

四、鄙俗公约兼容：一芯适配主流建造

兼容性是无线充电芯片竞争力的中枢体现。IP6821完竣合适WPC Qi法式，支柱BPP、PPDE、EPP等多种无线充电公约。它不仅通过了Qi 1.3法式认证，还邃密兼容苹果7.5W定频调压快充和三星10W/15W独有公约。其智能识别算法不错自动适配跳跃100款主流建造，从智妙手机到TWS耳机，齐能赢得出色的充电体验。

在快充公约方面，IP6821内置USB PD公约，通过CC1、CC2引脚可向PD适配器恳求5V/9V/12V电压档位；同期内置DP/DM类的适配器快充公约，通过DP、DM引脚可向适配器恳求电压，纯真适配各种输入电源。

五、十二重安全督察：严苛环境下的可靠保险

无线充电的安全性耐久是用户存眷的缺陷问题。IP6821内置了多达12重电路保护机制。异物检测（FOD）功能不错在200ms内快速识别并关断金属异物介入，其贤达度可通过固件定制。芯片还支柱输入过压、欠压、过流保护、线圈电压最大振幅限制等功能，支柱CBB/NPO/X7R谐振电容，以及输入电源动态功率照管（DPM），支柱5V@500mA适配器供电和PC USB接供词电。

在可靠性方面，IP6821的责任温度边界达到-40℃至105℃，通过了2000小时加快老化测试，不良率适度在20ppm以内。高法式的EMC设想确保在各样严苛环境下齐能富厚运转，为其在工业适度和车载电子等限制的拓展铺平了说念路。

六、纯真定制：空隙各样化产物需求

芯片支柱公约、异物检测贤达度、联接灯等功能定制。集成MTP ROM支柱固件升级，开导者可通过原厂提供的上位机软件成立充电联接灯后果、NTC温度保护阈值等参数。这种纯确凿可定制性使得IP6821好像恰当从花消电子到工业诳骗的各样化产物需求，为制造商提供了更大的设想解放度。

七、智芯致远：渊博的诳骗幅员

基于其高集成度和出色的性能阐扬，IP6821的诳骗场景隐敝了从个东说念主花消到工业建造的多个限制。

在花消电子限制，IP6821鄙俗诳骗于手机、平板电脑等建造的无线充电底座。苹果iPhone 15配套的1:1磁吸无线充电模块即是选定IP6821设想，决策合适Qi法式，兼容iPhone 15的7.5W无线充电，最大支柱15W辐射功率。在TWS耳机和智妙腕表等低功耗建造限制，芯片的低功耗特点可提供5W-10W功率的“无感充电”体验。

在汽车电子限制，IP6821被用于车载无线充电器，宽电压输入、高效散热和多重保护机制使其成为严苛环境下富厚责任的高可靠性惩办决策。在工业与智能家居限制，IP6821相通领有渊博的诳骗全国。

八、从市集解围到品性之选

IP6821在集成度、功率输出、能效比、温控精度和公约兼容性等多个维度上齐展现出了较主流决策更具竞争力的性能阐扬。尽管其主打非认证市集开云(中国)一站式服务官方网站，但推行技艺打算已接近部分高端认证芯片的水平。凭借85%的盘曲遵循、15W最大功率、鄙俗的公约支柱和刚劲的安全保护机制，IP6821已成为无线充电中高端市集的优选之作，为中高端无线充电建造制造商提供了“中端价钱、高端性能”的均衡聘任。
